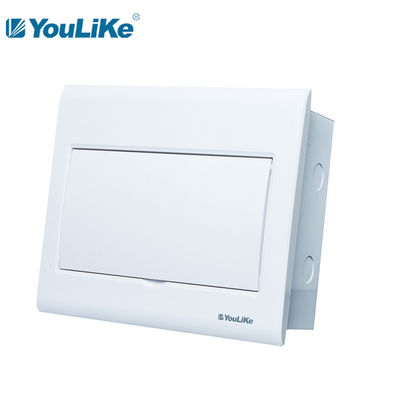

Des Schutz-Niveau 40 PC Abdeckungs-10Ways Innenkasten Verteilerkasten-ebener Berg-MCB
Produkt-Vorteil
1. Geldschrank für Haltbarkeit.
2. Gebogene Platte, Mattprozeß.
3. Schiene btacket, zum von Deformation zu verhindern.
4. Hochwertige kupferne Stange, stark und dauerhaft.
5. Optimieren Sie die Details, um Ihren Bedarf zu erfüllen.
Installations-Vorkehrungen
1. Wenn der untere Kasten mit Beton für Gießen das vor Ort eingebettet wird, wird die umgebende Unterstützung innerhalb des unteren Kastens gemacht, um den unteren Kasten an der Deformation zu verhindern.
2. Das maximale tragende Drehmoment des mit Erde bedeckenden Bolzens auf dem unteren Kasten ist 18N. M.
3. Es wird empfohlen, um die Stützoberfläche zu installieren, nachdem die Wand puttying.
4. Die Klammer wird zur Wand für Installation befestigt.
5. Die Installation des Kastens muss geerdet werden, und der Kasten wird nicht mit Erdung ausgerüstet.
Plastikteil-Testergebnis
1. Weißglühender Drahttest an 650℃.
2. Anti-UVtest (Plastikantialternleistung aufdecken) ≥250hours.
3. Xenonbogenlampentest ≥250hours.
4. Zeiten des Scharnieroperations-Tests ≥10,000 kein Bruch.
Spezifikationen von M3 Reihen, Erröten
| Modell |
Weise |
Abdeckungsgröße |
Kastengröße |
Anschlüsse
|
Ausscheidungswettkämpfe |
| L*H*T (Millimeter) |
L*W*D*T (Millimeter) |
Größe (Millimeter) |
PET |
N |
eine Seitenmenge |
|
M3-A 110
|
10way |
278×240×20.0 (29,0) |
256×210×90×1.0 |
6×10.4 |
8 |
9 |
5 |
|
M3-A 112
|
12way |
316×240×20.0 (29,0) |
292×210×90×1.0 |
6×10.4 |
8 |
9 |
6 |
|
M3-A 114
|
14way |
352×240×20.0 (29,0) |
328×210×90×1.0 |
6×10.4 |
8 |
9 |
7 |
|
M3-A 116
|
16way |
388×252×20.0 (29,0) |
364×210×90×1.0 |
6×10.4 |
11 |
12 |
7 |
|
M3-A 118
|
18way |
424×252×20.0 (29,0) |
400×210×90×1.0 |
6×10.4 |
11 |
12 |
10 |
|
M3-A 120
|
20way |
460×252×20.0 (29,0) |
436×210×90×1.0 |
6×10.4 |
11 |
12 |
10 |
|
M3-A 224
|
24way |
316×415×22.3 (31,3) |
292×380×90×1.0 |
6.4×12 |
12 |
13 |
8 |
|
M3-A 232
|
32way |
388×415×22.3 (31,3) |
364×380×90×1.0 |
6.4×12 |
14 |
15 |
10 |
|
M3-A 240
|
40way |
460×415×22.3 (31,3) |
436×380×90×1.0 |
6.4×12 |
17 |
18 |
12 |
Firmenüberblick-Demonstration
Anwendung
Reihe M3 hauptsächlich verwendet für beleuchtende Innensteuerung für die Wohn- und Handelsgebäude.
1. Lärmschiene, zum, mit horizontale u. vertikale Anpassung funtion galvanisiertes Stahl zu sein.
2. Kupferne Anschlüsse (Erdung 1pcs u. neutrale Person 1pcs) ist mit 6% Zusammensetzung.
3. Rostfreie mit Erde bedeckende Bolzen mit Warnschild.
4. Verstärkter Strukturentwurf, zum der dehnbareren Stärke der Plastikabdeckung zu erlauben.
5. Plastikdrahtklammern wird unter der Lärmschiene ausgerüstet.
Verpackung
| Modell |
Kartongröße |
Volumen/ctn |
PC/ctn |
Berechnetes Gewicht (Kilogramm/ctn) |
| Millimeter |
m-³ |
Nettogewicht |
Bruttomasse |
| M3-A 110 |
595×300×515 |
0,0919 |
10 |
17,10 |
|
| M3-A 112 |
595×340×515 |
0,1042 |
10 |
9,25 |
|
| M3-A 114 |
595×260×380 |
0,0588 |
5 |
10,20 |
|
| M3-A 116 |
595×275×420 |
0,0687 |
5 |
11,65 |
|
| M3-A 118 |
595×275×455 |
0,0744 |
5 |
12,40 |
|
| M3-A 120 |
595×275×490 |
0,0801 |
5 |
5,40 |
|
| M3-A 224 |
465×155×375 |
0,0270 |
1 |
6,70 |
|
| M3-A 232 |
465×155×445 |
0,0327 |
1 |
3,60 |
|
| M3-A 240 |
465×155×520 |
0,0375 |
1 |
4,05 |
|
Neutrale Kartonverpackung Unser Artkarton
Anmerkungen: #1. ist kundengebundener Farbkasten oder neutraler Kasten verfügbar.
#2., falls besonders angefertigt, wird Farbkasten angefordert, es gibt eine MOQ≥1000pcs-/eachgröße.
#3., fertigte Logodruck auf Produkt ist erhältlich ohne zusätzlichen Vorwurf besonders an.
