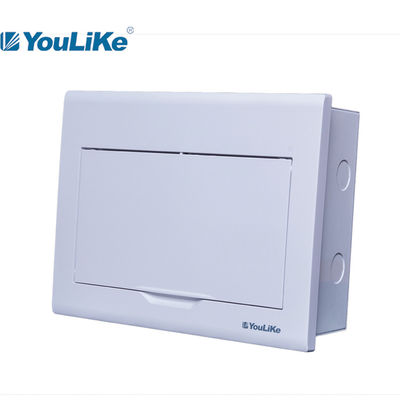

13 Kastennetz-Geräteverwaltungs-Kasten an der Wand befestigter Verteilerkasten der Weisen-MCB
Qualitätssicherung
1. nationaler CCC-Bescheinigungsstandard.
2. Die Plattenstärke entspricht dem nationalen Standard ohne Fehler.
3. Alle nagelneuen hochwertigen Materialien.
4. Das Schutzniveau erreicht IP40.
Produktbeschreibung

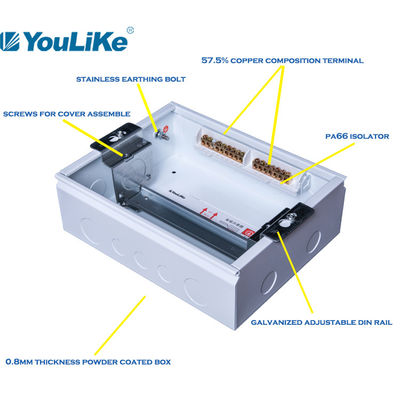

1. Kastenmaterial: Pulver beschichtete Stahl
2. Abdeckrahmenmaterial: ABS

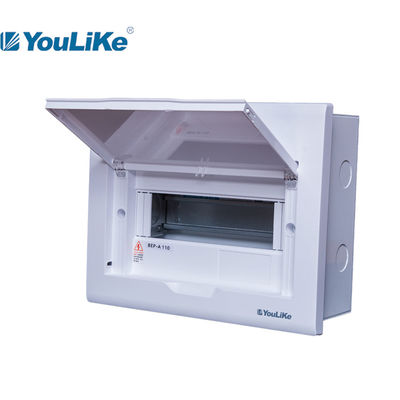

3. pantel Material: beides Material der ABS (für weiße Tür) und des PC (für transparente Tür).
4. Schutzniveau: IP40
5. Alle Plastikteile sind dauerhaft und sicher (flammhemmender PC).
6. Pastic kann zu flammhemmendem besonders angefertigt werden (Grad V1~V0 hängt vom Material choosen ab).
Aufmerksamkeits-Punkte
1. Wenn der untere Kasten mit konkretem eingebettet wird und auf Standort gegossen, muss der untere Kasten auf und ab gestützt werden, link und recht, den unteren Kasten an der Deformation zu verhindern.
2. Während der Installation der oberen Wand des unteren Kastens, ist es verboten, um die Gewindebohrung auf der rechten Platte mit Zementmörtel zu blockieren.
3. Das maximale tragende Drehmoment der Erdungsschraube am unteren Kasten ist 20n. M.
4. Es wird empfohlen, um die Stützplatte zu installieren, nachdem die Wand puttying.
Spezifikationen von Reihe, Erröten SEIN
| Modell |
Weise |
Abdeckungsgröße |
Kastengröße |
Anschlüsse
|
Ausscheidungswettkämpfe |
| L*H*T (Millimeter) |
L*W*D*T (Millimeter) |
Größe (Millimeter) |
PET |
N |
eine Seitenmenge |
| BEP-A 104 |
4way |
160*190*15.5 (27,5) |
138*170*80*0.8 |
6*10 |
4 |
5 |
2 |
| BEP-A 110 |
10way |
268*210*15.5 (27,5) |
246*192*80*0.8 |
6*10 |
8 |
7 |
5 |
| BEP-A 113 |
13way |
322*210*15.5 (27,5) |
300*192*80*0.8 |
6*10 |
8 |
7 |
6 |
| BEP-A 116 |
16way |
376*210*15.5 (27,5) |
354*192*80*0.8 |
6*10 |
8 |
9 |
7 |
| BEP-A 118 |
18way |
412*210*15.5 (27,5) |
390*192*80*0.8 |
6*10 |
11 |
10 |
8 |
| BEP-A 121 |
21way |
466*210*15.5 (27,5) |
444*192*80*0.8 |
6*10 |
11 |
10 |
10 |
| BEP-A 124 |
24way |
520*250*15.5 (27,5) |
498*230*90*1.0 |
6*10 |
13 |
12 |
8 |
| BEP-A 226 |
26way |
322*405*17.5 (27,8) |
300*380*90*1.0 |
6*10 |
13 |
12 |
6 |
| BEP-A 232 |
32way |
375*405*17.5 (27,8) |
354*380*90*1.0 |
6.4*12 |
16 |
15 |
7 |
| BEP-A 242 |
42way |
466*405*17.5 (27,8) |
444*380*90*1.0 |
6.4*12 |
18 |
17 |
10 |
| BEP-A 348 |
48way |
393*650* 17.5(29) |
363*620*100*1.2 |
6.4*12 |
2*10 |
2*11 |
8 |
| BEP-A 363 |
63way |
483*650*17.5 (29,5) |
453*620*100*1.2 |
8*12 |
2*12 |
2*13 |
12 |
Firmendemonstration
Anwendung
Reihe ZU SEIN wird für Innennetzverteilung hauptsächlich für das Beleuchten der Steuerung für die Wohn- und Handelsgebäude verwendet.
Verpackung
| Modell |
Kartongröße |
Volumen/ctn |
PC/ctn |
Berechnetes Gewicht (Kilogramm/ctn) |
| Millimeter |
m-³ |
Nettogewicht |
Bruttomasse |
| BEP-A 104 |
525*215*355 |
0,0401 |
10 |
9,58 |
|
| BEP-A 110 |
525*290*455 |
0,0693 |
10 |
14,66 |
|
| BEP-A 113 |
525*345*455 |
0,0825 |
10 |
17,10 |
|
| BEP-A 116 |
525*235*405 |
0,0450 |
5 |
9,25 |
|
| BEP-A 118 |
525*235*440 |
0,0543 |
5 |
10,20 |
|
| BEP-A 121 |
525*235*495 |
0,0611 |
5 |
11,65 |
|
| BEP-A 124 |
545*240*280 |
0,0367 |
2 |
6,70 |
|
| BEP-A 226 |
460*135*385 |
0,0239 |
1 |
3,60 |
|
| BEP-A 232 |
455*160*425 |
0,0310 |
1 |
4,05 |
|
| BEP-A 242 |
510*160*460 |
0,0376 |
1 |
4,75 |
|
| BEP-A 348 |
700*145*445 |
0,0452 |
1 |
7,61 |
|
| BEP-A 363 |
700*145*535 |
0,0543 |
1 |
8,57 |
|
Neutrale Kartonverpackung Unser Artkarton
Anmerkungen: #1. ist kundengebundener Farbkasten oder neutraler Kasten verfügbar.
#2., falls besonders angefertigt, wird Farbkasten angefordert, es gibt eine MOQ≥1000pcs-/eachgröße.
#3., fertigte Logodruck auf Produkt ist erhältlich ohne zusätzlichen Vorwurf besonders an.
