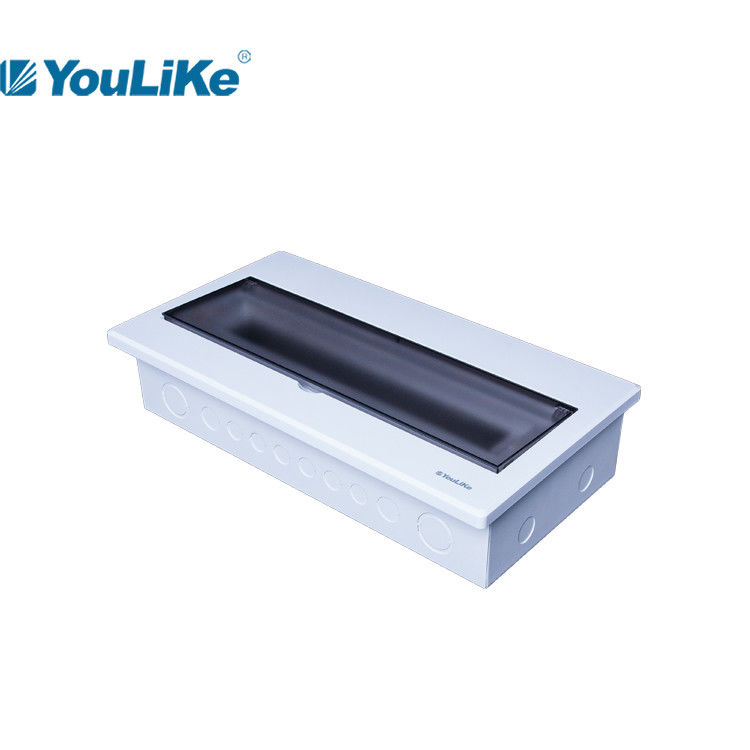

Ebener des Berg-21 Reihen-Innenverteilerkasten Weise MCB PC Verteilerplatten-des Brett-eins
Produkt-Entwicklungs-Orientierung
1. Standardisierte untere Bogeninstallation.
2. Standardisierte Ausrüstungsfabrikverbindung.
3. Standardisierte Bauverbindung.
4. Standardisierte Telekommunikationsinstallation.
Produkt-Vorteil
1. Wählen Sie die kupferne Stange mit 60% Inhalt vor, der den Draht nicht ununterbrochen knacken und schieben kann, und die Leitfähigkeit ist addieren Linecards, um Verdrahtung besser zu standardisieren glatt.
2. Die Erdungsschraube wird vom Edelstahl hergestellt, der sicher und zuverlässig ist.
3. Alle Platten werden von den nagelneuen Materialien gemacht, dauerhaft und schön.
4. Die neue Scharnierstruktur macht Benutzer sicherer.
5. Der Kastenmund nimmt doppelten verbiegenden Entwurf an, um zu säubern zu erleichtern und die Sicherheit von Geräten zu schützen.
Aufmerksamkeits-Punkte
1. Wenn der untere Kasten mit konkretem eingebettet wird und auf Standort gegossen, muss der untere Kasten auf und ab gestützt werden, link und recht, den unteren Kasten an der Deformation zu verhindern.
2. Während der Installation der oberen Wand des unteren Kastens, ist es verboten, um die Gewindebohrung auf der rechten Platte mit Zementmörtel zu blockieren.
3. Das maximale tragende Drehmoment der Erdungsschraube am unteren Kasten ist 20n. M.
4. Es wird empfohlen, um die Stützplatte zu installieren, nachdem die Wand puttying.
Spezifikationen von M5 Reihen, Erröten
| Modell |
Weise |
Abdeckungsgröße |
Kastengröße |
Anschlüsse
|
Ausscheidungswettkämpfe |
| L*H*T (Millimeter) |
L*W*D*T (Millimeter) |
Größe (Millimeter) |
PET |
N |
eine Seitenmenge |
| M5-A 107 |
7way |
224*240*15.5 (27,5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-A 110 |
10way |
278*240*15.5 (27,5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-A 112 |
12way |
316*240*15.5 (27,5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-A 115 |
15way |
370*260*15.5 (27,5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-A 118 |
18way |
424*260*15.5 (27,5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-A 121 |
21way |
478*260*15.5 (27,5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-A 224 |
24way |
335*460* 19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-A 230 |
30way |
375*480* 18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-A 345 |
45way |
375*650* 18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |

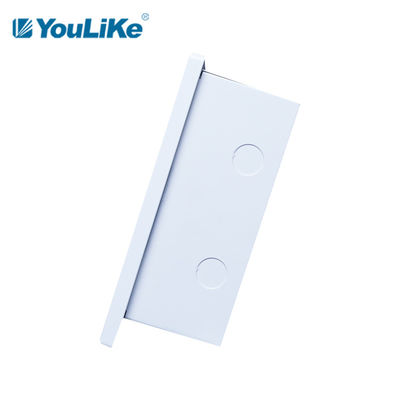

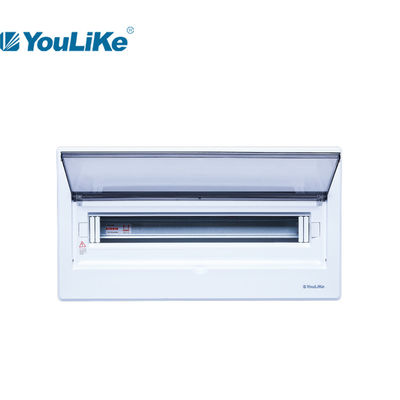

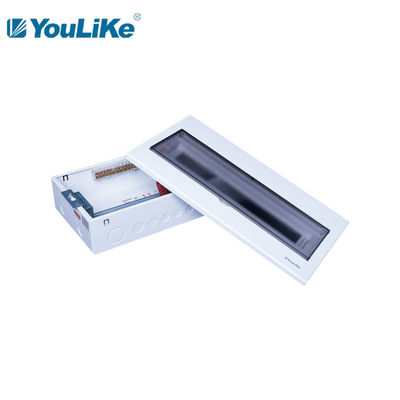

Produkt-Detail-Demonstration
Verpackung
| Modell |
Kartongröße |
Volumen/ctn |
PC/ctn |
Berechnetes Gewicht (Kilogramm/ctn) |
| Millimeter |
m-³ |
Nettogewicht |
Bruttomasse |
| M5-A 107 |
580*245*515 |
0,0732 |
10 |
9,58 |
|
| M5-A 110 |
580*300*515 |
0,0896 |
10 |
14,66 |
|
| M5-A 112 |
580*340*515 |
0,1016 |
10 |
17,10 |
|
| M5-A 115 |
580*280*400 |
0,0650 |
5 |
9,25 |
|
| M5-A 118 |
580*280*455 |
0,0739 |
5 |
10,20 |
|
| M5-A 121 |
580*280*505 |
0,0821 |
5 |
11,65 |
|
| M5-A 224 |
505*165*390 |
0,0325 |
1 |
6,70 |
|
| M5-A 230 |
525*160*425 |
0,0357 |
1 |
3,60 |
|
| M5-A 345 |
695*160*425 |
0,0473 |
1 |
4,05 |
|
Neutrale Kartonverpackung Unser Artkarton
Anmerkungen: #1. ist kundengebundener Farbkasten oder neutraler Kasten verfügbar.
#2., falls besonders angefertigt, wird Farbkasten angefordert, es gibt eine MOQ≥1000pcs-/eachgröße.
#3., fertigte Logodruck auf Produkt ist erhältlich ohne zusätzlichen Vorwurf besonders an.
Qualitätssicherung
1. nationaler CCC-Bescheinigungsstandard.
2. Die Plattenstärke entspricht dem nationalen Standard ohne Fehler.
3. Alle nagelneuen hochwertigen Materialien.
4. Das Schutzniveau erreicht IP40.
