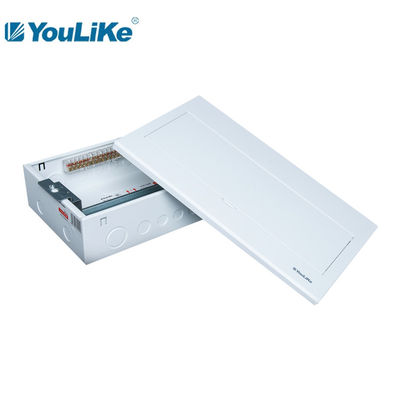

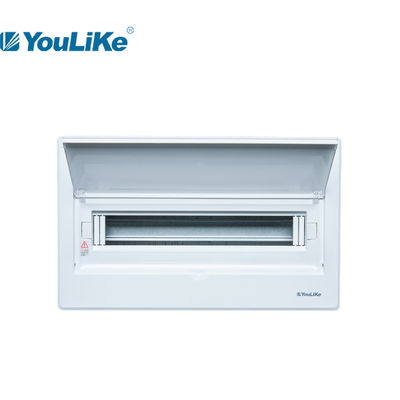

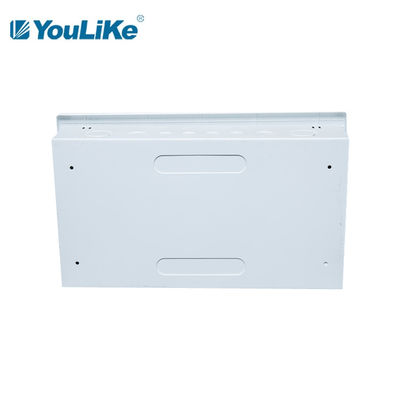

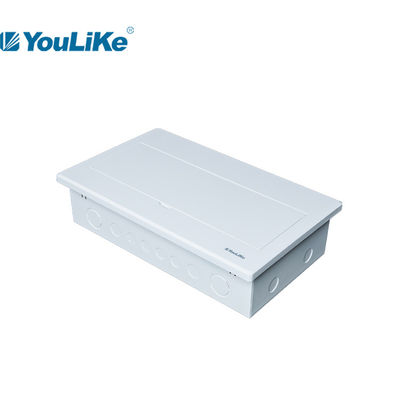

Der Qualitäts-IP40 Weisen-Lärm-Schienen-Kasten Einschließungs-Verteilungs-Verbraucher-der Einheits-18 für ebene Art einphasige MCB
Produkt-Eigenschaft
1. Unterseitenkasten der guten Qualität, sicher und zuverlässig.
2. Kupferne Stange der hohen Qualität, dauerhaft.
3. Richten Sie Lärmschiene gerade und stabilisieren Sie die Unterstützung.
4. Edelstahlschrauben haben hohe Härte und gute mechanische Eigenschaften.
5. Das unterschiedliche Scharnier ist genug stabil
Qualitätskontrolle
1. Rohes matreial
* Stahlplatte von führenden Stahlwerken
* nagelneuer Plastik
* stabile Versorgungskette
2. Komponenten
* sicheres und sicheres Erdsystem
* Messinganschluß der zusammensetzung 57,5%
* multi-gefalteter Internatsschüler
* Patentscharnier der Zeiten 1.200+
* Drahtklammer
3. Inspektion
* Materialverbrauchsanalyse
* Inspektion für einzelnen Prozess
* Halbfinaleproduktinspektion
* Endproduktinspektion
Aufmerksamkeits-Punkte
1. Wenn der untere Kasten mit konkretem eingebettet wird und auf Standort gegossen, muss der untere Kasten auf und ab gestützt werden, link und recht, den unteren Kasten an der Deformation zu verhindern.
2. Während der Installation der oberen Wand des unteren Kastens, ist es verboten, um die Gewindebohrung auf der rechten Platte mit Zementmörtel zu blockieren.
3. Das maximale tragende Drehmoment der Erdungsschraube am unteren Kasten ist 20n. M.
4. Es wird empfohlen, um die Stützplatte zu installieren, nachdem die Wand puttying.
Spezifikationen von M5 Reihen, Erröten
| Modell |
Weise |
Abdeckungsgröße |
Kastengröße |
Anschlüsse
|
Ausscheidungswettkämpfe |
| L*H*T (Millimeter) |
L*W*D*T (Millimeter) |
Größe (Millimeter) |
PET |
N |
eine Seitenmenge |
| M5-A 107 |
7way |
224*240*15.5 (27,5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-A 110 |
10way |
278*240*15.5 (27,5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-A 112 |
12way |
316*240*15.5 (27,5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-A 115 |
15way |
370*260*15.5 (27,5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-A 118 |
18way |
424*260*15.5 (27,5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-A 121 |
21way |
478*260*15.5 (27,5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-A 224 |
24way |
335*460* 19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-A 230 |
30way |
375*480* 18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-A 345 |
45way |
375*650* 18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |
Produkt-Detail-Demonstration
Verpackung
| Modell |
Kartongröße |
Volumen/ctn |
PC/ctn |
Berechnetes Gewicht (Kilogramm/ctn) |
| Millimeter |
m-³ |
Nettogewicht |
Bruttomasse |
| M5-A 107 |
580*245*515 |
0,0732 |
10 |
9,58 |
|
| M5-A 110 |
580*300*515 |
0,0896 |
10 |
14,66 |
|
| M5-A 112 |
580*340*515 |
0,1016 |
10 |
17,10 |
|
| M5-A 115 |
580*280*400 |
0,0650 |
5 |
9,25 |
|
| M5-A 118 |
580*280*455 |
0,0739 |
5 |
10,20 |
|
| M5-A 121 |
580*280*505 |
0,0821 |
5 |
11,65 |
|
| M5-A 224 |
505*165*390 |
0,0325 |
1 |
6,70 |
|
| M5-A 230 |
525*160*425 |
0,0357 |
1 |
3,60 |
|
| M5-A 345 |
695*160*425 |
0,0473 |
1 |
4,05 |
|
Neutrale Kartonverpackung Unser Artkarton
Anmerkungen: #1. ist kundengebundener Farbkasten oder neutraler Kasten verfügbar.
#2., falls besonders angefertigt, wird Farbkasten angefordert, es gibt eine MOQ≥1000pcs-/eachgröße.
#3., fertigte Logodruck auf Produkt ist erhältlich ohne zusätzlichen Vorwurf besonders an.
Anwendung
Reihe M5 wird für Innennetzverteilung hauptsächlich für das Beleuchten der Steuerung für die Wohn- und Handelsgebäude verwendet.
1. Lärmschiene, zum, mit horizontale u. vertikale Anpassung funtion galvanisiertes Stahl zu sein.
2. Kupferne Anschlüsse (Erdung 1pcs u. neutrale Person 1pcs) ist mit 6% Zusammensetzung.
3. Rostfreie mit Erde bedeckende Bolzen mit Warnschild.
4. Verstärkter Strukturentwurf, zum der dehnbareren Stärke der Plastikabdeckung zu erlauben.
5. Plastikdrahtklammern wird unter der Lärmschiene ausgerüstet.
