Produktdetails:
|
| Produkt-Name: | ebener angebrachter Innenverteilerkasten | Weisenart: | Weise 18 |
|---|---|---|---|
| Abdeckrahmenmaterial: | ABS | Maximales tragendes Drehmoment: | 18N.M |
| Kastenmaterial: | 1.0&1.2mm Pulver beschichtete Stahl | Tür-Material: | ABS |
| Relative Luftfeuchtigkeit der Luft: | <90% | Nennstrom: | 63A/80A |
| Hervorheben: | Plastik-MCB Kasten 80A,Verteilerflachbaugruppe der Wirtschaftsmacht 80A,Kasten 80A MCB |
||

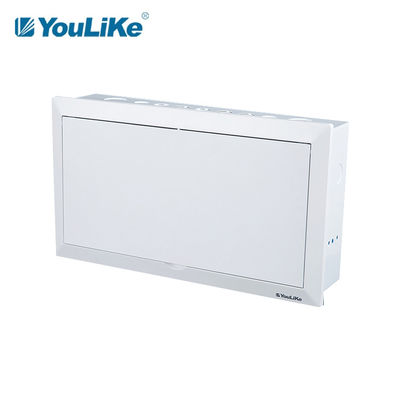

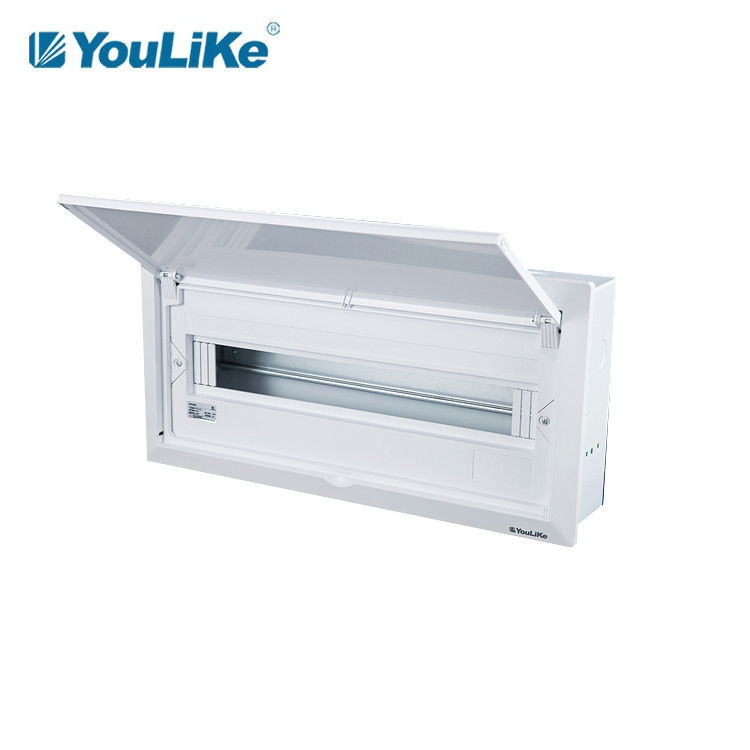

Elektrische Bedienfeld-Einschließungs-weiße elektrische Einschließung des Schutz-Niveau-40 für Verteilerkasten
Qualitätssicherung
1. Offizielle Qualitätssicherung, zweijährige Garantie.
2. Die Plattenstärke entspricht dem nationalen Standard ohne Fehler.
3. Die Materialien, die im Produkt benutzt werden, sind alles neue und hochwertige Materialien, und es gibt nicht überschüssige aufbereitete Materialien.
4. Das Produkt hat Produkt-Bescheinigungszahl Chinas obligatorische und entspricht dem nationalen CCC-Bescheinigungsstandard.
Plastikteil-Testergebnis
1. Weißglühender Drahttest an 650℃.
2. Anti-UVtest (Plastikantialternleistung aufdecken) ≥250hours.
3. Xenonbogenlampentest ≥250hours.
4. Zeiten des Scharnieroperations-Tests ≥10,000 kein Bruch.
Installations-Vorkehrungen
1. Wenn der untere Kasten mit Beton für Gießen das vor Ort eingebettet wird, wird die umgebende Unterstützung innerhalb des unteren Kastens gemacht, um den unteren Kasten an der Deformation zu verhindern.
2. Das maximale tragende Drehmoment des mit Erde bedeckenden Bolzens auf dem unteren Kasten ist 18N. M.
3. Es wird empfohlen, um die Stützoberfläche zu installieren, nachdem die Wand puttying.
4. Die Klammer wird zur Wand für Installation befestigt.
5. Die Installation des Kastens muss geerdet werden, und der Kasten wird nicht mit Erdung ausgerüstet.
Spezifikationen von P5 Reihen, Erröten
| Modell | Weise | Abdeckungsgröße | Kastengröße |
Anschlüsse |
Ausscheidungswettkämpfe | ||
| L*H*T (Millimeter) | L*W*D*T (Millimeter) | Größe (Millimeter) | PET | N | eine Seitenmenge | ||
|
P5-A 112 |
12way | 312*230*15.5 (31,3) | 292×210×90×1.0 | 6×10.4 | 8 | 7 | 6 |
|
P5-A 115 |
15way | 366×240×15.5 (31,3) | 346×220×90×1.0 | 6×10.4 | 8 | 7 | 7 |
|
P5-A 118 |
18way | 420×240×15.5 (31,3) | 00×220×90×1.0 | 6×10.4 | 11 | 10 | 9 |
|
P5-A 121 |
21way | 474×240×15.5 (31,3) | 454×220×90×1.0 | 6×10.4 | 11 | 10 | 10 |
|
P5-A 124 |
24way | 528×250×15.5 (31,3) | 508×230×90×1.0 | 6×10.4 | 13 | 12 | 10 |
|
P5-A 226 |
26way | 348×400×16.5 (32,8) | 328×380×90×1.0 | 6×10.4 | 13 | 12 | 6 |
|
P5-A 232 |
32way | 402×400×16.5 (32,8) | 382×380×90×1.0 | 6.4×12 | 16 | 15 | 7 |
|
P5-A 242 |
42way | 492×400×16.5 (32,8) | 472×380×90×1.0 | 6.4×12 | 18 | 17 | 10 |
|
P5-A 354 |
54way | 448×604×17 (33,5) | 424×580×100×1.2 | 6.4×12 | 2*13 | 2*12 | 9 |
Werkstatt-Demonstration
Anwendung
Reihe P5 hauptsächlich verwendet für beleuchtende Innensteuerung für die Wohn- und Handelsgebäude.

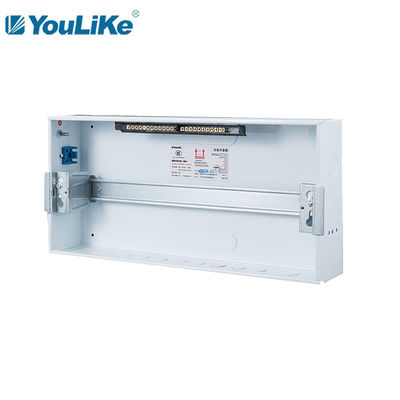

1. Lärmschiene, zum, mit horizontale u. vertikale Anpassung funtion galvanisiertes Stahl zu sein.
2. Kupferne Anschlüsse (Erdung 1pcs u. neutrale Person 1pcs) ist mit 6% Zusammensetzung.
3. Rostfreie mit Erde bedeckende Bolzen mit Warnschild.
4. Verstärkter Strukturentwurf, zum der dehnbareren Stärke der Plastikabdeckung zu erlauben.
5. Plastikdrahtklammern wird unter der Lärmschiene ausgerüstet.
Verpackung
| Modell | Kartongröße | Volumen/ctn | PC/ctn | Berechnetes Gewicht (Kilogramm/ctn) | |
| Millimeter | m-³ | Nettogewicht | Bruttomasse | ||
| P5-A 112 | 655×300×385 | 0,0756 | 5 | 17,10 | |
| P5-A 115 | 655×310×440 | 0,0893 | 5 | 9,25 | |
| P5-A 118 | 655×310×495 | 0,1005 | 5 | 10,20 | |
| P5-A 121 | 655×310×545 | 0,1106 | 5 | 11,65 | |
| P5-A 124 | 655×320×600 | 0,1257 | 5 | 12,40 | |
| P5-A 226 | 460×135×415 | 0,0257 | 1 | 5,40 | |
| P5-A 232 | 460×135×470 | 0,0291 | 1 | 6,70 | |
| P5-A 242 | 550×135×465 | 0,0345 | 1 | 3,60 | |
| P5-A 354 | 665×155×515 | 0,0530 | 1 | 4,05 | |
Neutrale Kartonverpackung Unser Artkarton
Anmerkungen: #1. ist kundengebundener Farbkasten oder neutraler Kasten verfügbar.
#2., falls besonders angefertigt, wird Farbkasten angefordert, es gibt eine MOQ≥1000pcs-/eachgröße.
#3., fertigte Logodruck auf Produkt ist erhältlich ohne zusätzlichen Vorwurf besonders an.
