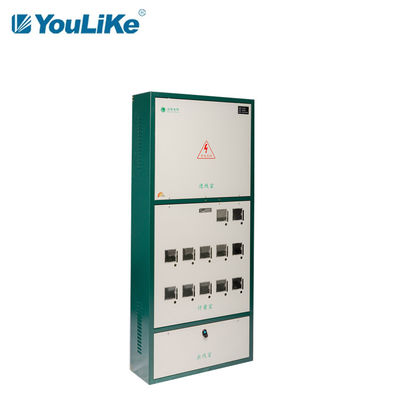

CCC bestätigte IP30 Verteilerflachbaugruppen-Einschließung, Strom-Zählerkasten-Wand-Berg

Kabinett-elektrische Dienstleistungen des Grün-IP30 messen Kabinett-Verteilerkasten-elektrischen Zählerkasten

Kofferaufbau-Konfiguration

1. Wärmeableitungsfenster: es gibt Wärmeableitungsfenster im mittleren und oberen Teil beider Seiten des Kabinetts.
2. Erdung der Schraube: M6×14, das Schraube erdet, wird auf der linken Seite der entsprechenden Plattenposition des Kabinetts zur Verfügung gestellt.
3. Teilbrett: der Einlassraum ist ein Installationsbrett, und der Meßraum und der Ausgangraum sind Installationsbars, die benutzt werden, um elektrische Komponenten zu installieren.

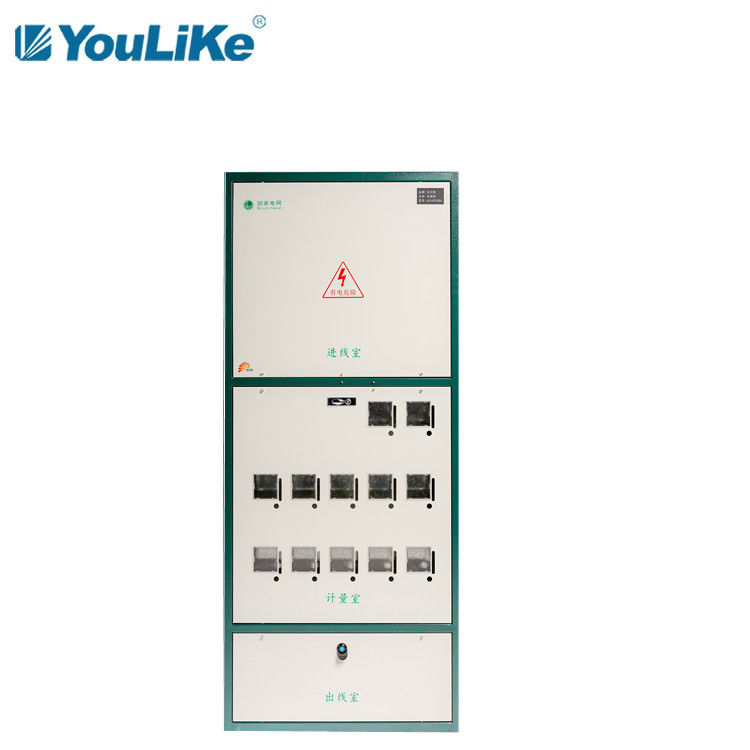

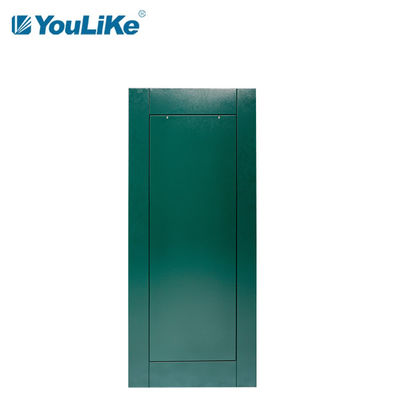

Tür-Konfiguration

1. Kabinett: Ankommender Raum und abgehender Raum haben einzelne Biegungen um das Brett, und der messende Raum hat Serpentinenkurven auf beiden Seiten vom Brett. Es gibt Bolzenstifte an den linken und rechten Enden der Unterseite des Brettes, und Wellen M5 werden für die Bolzen benutzt.
2. Verschlüsse: Führung-Siegelschrauben werden im Eintrittsraum benutzt, wird Meßverschluß MS505-1 im Maßraum oder in einem speziellen Codeverschluß für das Meterkabinett benutzt, und der runde Verschluss MS407 wird im Ausgangsraum benutzt.
3. Erdung der Schraube: M6*14, das Schraube erdet, wird an der Unterseite zur Verfügung gestellt, die vom Kasten gelassen wird.

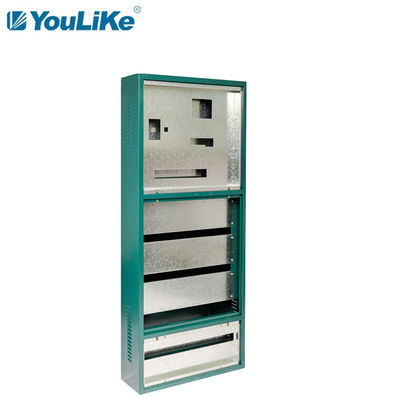

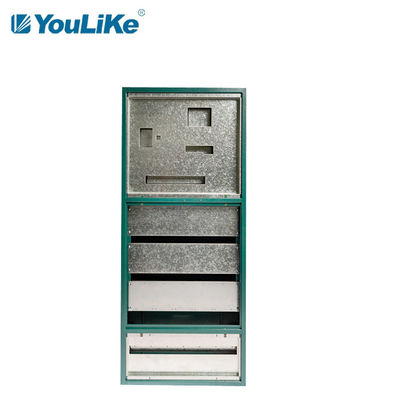

Elektrische Zählerkasten-Struktur

1. Die obere und unterere Struktur wird in Einlassraum, Meßraum und Ausgangraum unterteilt.
2. knockout Löcher auf den linken und rechten Seiten der Kopfplatte, keine Löcher auf der Rückseite des Kabinetts.
3. bettete Einsteckbrett ein.
4. ausgerüstet mit innerem Fachbrett.
5. Mit Tätigkeitshaken.
6. aktive Rückwand.
7. Kein Boden.

Spezifikation der BG10-BG Reihenwand, zum des Verteilerkastens zu ummauern

Firmenüberblick-Demonstration

Installations-Anmerkungen

1. Alle Installationsstreifen werden doppel-verbogen.
2. Das oben genannte ist die Größe des einphasigen Kartenmeters (nationale Art).
3. Für 10 Meter und oben, wenn der Ausgangraum ein Durchsickernschalter ist, wird die Höhe um 200mm erhöht.
4. Die Installationsbar für den Maßraum des einphasigen Meters ist hohes 175mm, und die Installationsbar für den Maßraum des Dreiphasenmeters ist 280mm hoch.
