Produktdetails:
|
| Produkt-Name: | ebener BergVerteilerkasten | Tür-Material: | HIPS/PC |
|---|---|---|---|
| Farbe: | Weiß | Nennspannung: | 400V+/-20% |
| Nennstrom: | 55A/ 63A | Schutz-Niveau: | IP40 |
| Weisenmaß: | 18mm | Terminalmaß: | 6x9mm |
| Hervorheben: | 42 Kasten des Weisen-einphasig-MCB,Haushaltsverbrauchereinheit mit 42 Möglichkeiten,6x9mm Kasten einphasig-MCB |
||

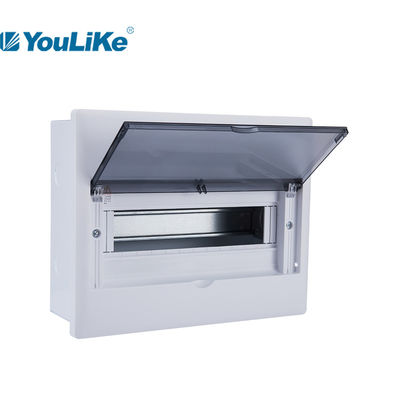

DB-Kasten Verteilerkasten der Weisen des Bergs 6 der Schalttafel ebener bis der elektrischen Leistung mit 42 Möglichkeiten
Produkt-Eigenschaften
1. Kastenmaterial: Energie beschichtete Stahl
2. Abdeckrahmenmaterial: HÜFTEN
3. Türmaterial: Material der HÜFTEN (für weiße Tür) und des PC (für transparente Tür).
4. Alle Plastikteile sind ohne spezifisches flammhemmendes und qualifiziert, um weißglühenden Drahttest an 650℃ zu führen.
5. Pastic kann zu flammhemmendem besonders angefertigt werden (Grad V1~V0 hängt vom Material choosen ab).
Anwendung
JX-Reihe wird für Innennetzverteilung hauptsächlich für das Beleuchten der Steuerung für die Wohn- und Handelsgebäude verwendet.
Aufmerksamkeits-Punkte
1. Wenn der untere Kasten mit konkretem eingebettet wird und auf Standort gegossen, muss der untere Kasten auf und ab gestützt werden, link und recht, den unteren Kasten an der Deformation zu verhindern.
2. Während der Installation der oberen Wand des unteren Kastens, ist es verboten, um die Gewindebohrung auf der rechten Platte mit Zementmörtel zu blockieren.
3. ist maximales tragendes Drehmoment 4.The der Erdungsschraube am unteren Kasten 20n. M.
Es wird empfohlen, um die Stützplatte zu installieren, nachdem die Wand puttying.
PlastikteilTestergebnis
1. Weißglühender Drahttest an 650℃.
2. Anti-UVtest (Plastikantialternleistung aufdecken) ≥250hours.
3. Xenonbogenlampentest ≥250hours.
4. Zeiten des Scharnieroperations-Tests ≥10,000 kein Bruch.
Spezifikationen von JX-Reihen, Erröten
| Modell | Weise | Abdeckungsgröße | Kastengröße |
Anschlüsse |
Ausscheidungswettkämpfe | ||
| L*H*T (Millimeter) | L*W*D*T (Millimeter) | Größe (Millimeter) | PET | N | eine Seitenmenge | ||
| JXP-A 106 | 6way | 178*210* 17.5(26) | 156*192*75*0.8 | 6*9 | 4 | 3 | 2 |
| JXP-A 110 | 10way | 250*210* 17.5(26) | 228*192*75*0.8 | 6*9 | 6 | 5 | 5 |
| JXP-A 113 | 13way | 304*210* 17.5(26) | 282*192*75*0.8 | 6*9 | 6 | 5 | 6 |
| JXP-A 116 | 16way | 358*210* 17.5(26) | 336*192*75*0.8 | 6*9 | 8 | 7 | 7 |
| JXP-A 118 | 18way | 394*210* 17.5(26) | 372*192*75*0.8 | 6*9 | 11 | 10 | 8 |
| JXP-A 121 | 21way | 448*210* 17.5(26) | 426*192*75*0.8 | 6*9 | 11 | 10 | 10 |
| JXP-A 124 | 24way | 524*252*17.5 (26,5) | 498*230*90*1.0 | 6*9 | 11 | 12 | 10 |
| JXP-A 232 | 32way | 358*405* 17.5(26) | 336*380*90*0.8 | 6*9 | 13 | 15 | 7 |
| JXP-A 242 | 42way | 448*405* 17.5(26) | 426*380*90*0.8 | 6*9 | 16 | 17 | 10 |
Produkt-Detail-Demonstration
#1., Lärmschiene, zum, mit horizontale u. vertikale Anpassung funtion galvanisiertes Stahl zu sein.
#2., ist Messinganschlüsse (Erdung 1pcs u. neutrale Person 1pcs) mit Zusammensetzung 57,5%.
#3., rostfreie mit Erde bedeckende Bolzen mit Warnschild.
#4., verstärkte Strukturentwurf, um dehnbarere Stärke der Plastikabdeckung zu erlauben.
Verpackung
| Modell | Kartongröße | Volumen/ctn | PC/ctn | Berechnetes Gewicht (Kilogramm/ctn) | |
| Millimeter | m-³ | Nettogewicht | Bruttomasse | ||
| JXP-A 106 | 505*200*455 | 0,0460 | 10 | ||
| JXP-A 110 | 505*275*455 | 0,0632 | 10 | 14,66 | |
| JXP-A 113 | 505*325*455 | 0,0747 | 10 | 17,10 | |
| JXP-A 116 | 505*230*385 | 0,0448 | 5 | 9,25 | |
| JXP-A 118 | 505*230*425 | 0,0494 | 5 | 10,20 | |
| JXP-A 121 | 505*230*475 | 0,0552 | 5 | 11,65 | |
| JXP-A 124 | 465*275*555 | 0,0710 | 4 | 6,70 | |
| JXP-A 232 | 460*135*420 | 0,0261 | 1 | 4,05 | |
| JXP-A 242 | 505*135*465 | 0,0317 | 1 | 4,75 | |
Neutrale Kartonverpackung Unser Artkarton
Anmerkungen: #1. ist kundengebundener Farbkasten oder neutraler Kasten verfügbar.
#2., falls besonders angefertigt, wird Farbkasten angefordert, es gibt eine MOQ≥1000pcs-/eachgröße.
#3., fertigte Logodruck auf Produkt ist erhältlich ohne zusätzlichen Vorwurf besonders an.
