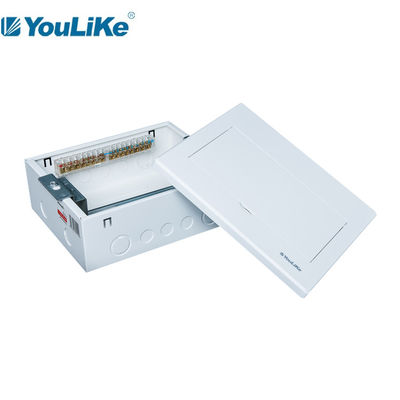

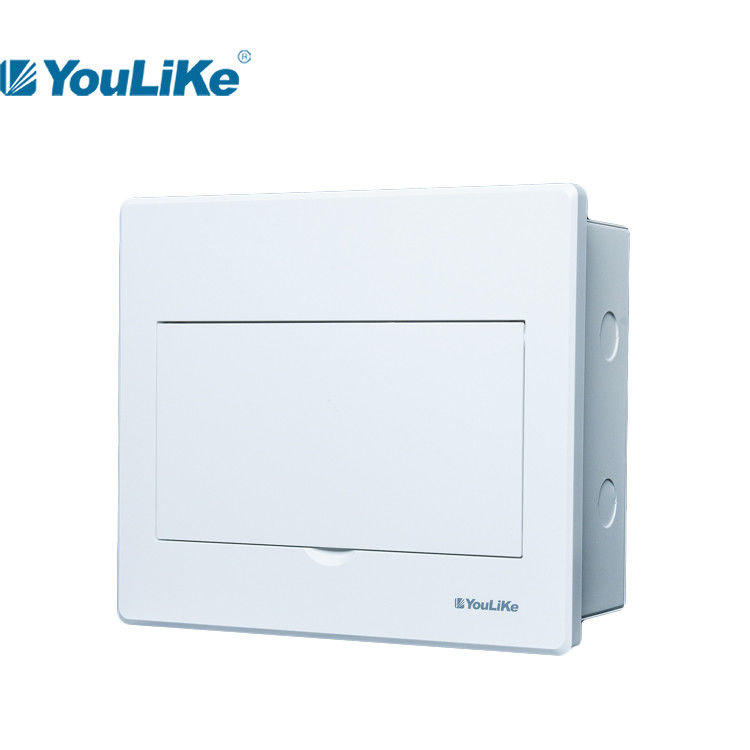

Erröten 21way brachte Kasten der MCB-Verteilerkasten-Plastikkasten-Einschließungs-7 der Weisen-MCB an
Produkt Meature
1. Kastenmaterial: Pulver beschichtete Stahl
2. Abdeckrahmenmaterial: PC
3. Türmaterial: PC (transparente Tür und weiße Tür)
4. Alle Plastikteile: ohne spezifisches flammhemmendes
5. Pastic kann zu flammhemmendem besonders angefertigt werden (Grad V1~V0 hängt vom Material choosen ab).

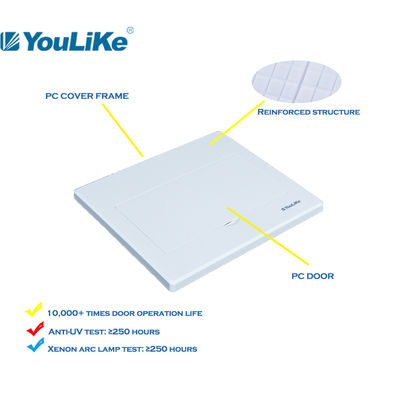

PlastikteilTestergebnis
1. Weißglühender Drahttest an 650℃.
2. Anti-UVtest (Plastikantialternleistung aufdecken) ≥250hours.
3. Xenonbogenlampentest ≥250hours.
4. Zeiten des Scharnieroperations-Tests ≥10,000 kein Bruch.
Aufmerksamkeits-Punkte
1. Wenn der untere Kasten mit konkretem eingebettet wird und auf Standort gegossen, muss der untere Kasten auf und ab gestützt werden, link und recht, den unteren Kasten an der Deformation zu verhindern.
2. Während der Installation der oberen Wand des unteren Kastens, ist es verboten, um die Gewindebohrung auf der rechten Platte mit Zementmörtel zu blockieren.
3. Das maximale tragende Drehmoment der Erdungsschraube am unteren Kasten ist 20n. M.
4. Es wird empfohlen, um die Stützplatte zu installieren, nachdem die Wand puttying.
Spezifikationen von M5 Reihen, Erröten
| Modell |
Weise |
Abdeckungsgröße |
Kastengröße |
Anschlüsse
|
Ausscheidungswettkämpfe |
| L*H*T (Millimeter) |
L*W*D*T (Millimeter) |
Größe (Millimeter) |
PET |
N |
eine Seitenmenge |
| M5-A 107 |
7way |
224*240*15.5 (27,5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-A 110 |
10way |
278*240*15.5 (27,5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-A 112 |
12way |
316*240*15.5 (27,5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-A 115 |
15way |
370*260*15.5 (27,5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-A 118 |
18way |
424*260*15.5 (27,5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-A 121 |
21way |
478*260*15.5 (27,5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-A 224 |
24way |
335*460* 19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-A 230 |
30way |
375*480* 18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-A 345 |
45way |
375*650* 18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |
Produkt-Detail-Demonstration
Anwendung
Reihe M5 wird für Innennetzverteilung hauptsächlich für das Beleuchten der Steuerung für die Wohn- und Handelsgebäude verwendet.
1. Lärmschiene, zum, mit horizontale u. vertikale Anpassung funtion galvanisiertes Stahl zu sein.
2. Kupferne Anschlüsse (Erdung 1pcs u. neutrale Person 1pcs) ist mit 6% Zusammensetzung.
3. Rostfreie mit Erde bedeckende Bolzen mit Warnschild.
4. Verstärkter Strukturentwurf, zum der dehnbareren Stärke der Plastikabdeckung zu erlauben.
5. Plastikdrahtklammern wird unter der Lärmschiene ausgerüstet.
Verpackung
| Modell |
Kartongröße |
Volumen/ctn |
PC/ctn |
Berechnetes Gewicht (Kilogramm/ctn) |
| Millimeter |
m-³ |
Nettogewicht |
Bruttomasse |
| M5-A 107 |
580*245*515 |
0,0732 |
10 |
9,58 |
|
| M5-A 110 |
580*300*515 |
0,0896 |
10 |
14,66 |
|
| M5-A 112 |
580*340*515 |
0,1016 |
10 |
17,10 |
|
| M5-A 115 |
580*280*400 |
0,0650 |
5 |
9,25 |
|
| M5-A 118 |
580*280*455 |
0,0739 |
5 |
10,20 |
|
| M5-A 121 |
580*280*505 |
0,0821 |
5 |
11,65 |
|
| M5-A 224 |
505*165*390 |
0,0325 |
1 |
6,70 |
|
| M5-A 230 |
525*160*425 |
0,0357 |
1 |
3,60 |
|
| M5-A 345 |
695*160*425 |
0,0473 |
1 |
4,05 |
|
Neutrale Kartonverpackung Unser Artkarton
Anmerkungen: #1. ist kundengebundener Farbkasten oder neutraler Kasten verfügbar.
#2., falls besonders angefertigt, wird Farbkasten angefordert, es gibt eine MOQ≥1000pcs-/eachgröße.
#3., fertigte Logodruck auf Produkt ist erhältlich ohne zusätzlichen Vorwurf besonders an.
